De telefoonlijn aansluiten

De verbindingsmethode verschilt afhankelijk van uw telefoonlijn.

Als de printer niet op de juiste manier is aangesloten, kan de printer geen faxen verzenden/ontvangen. Sluit de printer op de juiste manier aan.

Belangrijk

  • Sluit faxapparaten en/of telefoons niet parallel aan (alleen voor de VS en Canada).

    Als twee of meer faxapparaten en/of telefoons parallel worden aangesloten, kunnen de volgende problemen optreden en werkt de printer mogelijk niet goed.

    • Als u de hoorn van de parallel aangesloten telefoon opneemt tijdens het verzenden of ontvangen van een fax, kan het faxbeeld worden beschadigd of treedt een communicatiefout op.

    • Diensten zoals nummerweergave werken mogelijk niet correct op de telefoon.

    Als u parallelle verbindingen niet kunt voorkomen, stelt u de ontvangstmodus in op Modus tel.prioriteit (TEL priority mode) en weet u dat de bovenstaande problemen kunnen optreden. U kunt faxen alleen handmatig ontvangen.

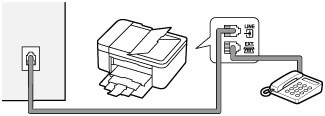

Basisverbinding (verbinding met algemene telefoonlijn)

Zorg ervoor dat de printer is uitgeschakeld. Sluit het ene uiteinde van de meegeleverde telefoonkabel aan op de telefoonaansluiting bij de markering 'LINE' op de printer. Sluit het andere uiteinde aan op de telefoonaansluiting in de muur of op de telefoonaansluiting van de xDSL-splitter.

Wanneer u de telefoon aansluit op de printer, moet u ervoor zorgen dat de printer is uitgeschakeld. Sluit het ene uiteinde van de modulaire kabel aan op de aansluiting voor extern apparaat bij de markering 'EXT.' op de printer. Sluit het andere uiteinde aan op de telefoonaansluiting van de telefoon.

Belangrijk

  • Zorg dat de telefoonlijn is aangesloten voordat de printer wordt ingeschakeld.

    Als u de telefoonlijn aansluit terwijl de printer is ingeschakeld, schakelt u de printer uit en haalt u de stekker uit het stopcontact. Wacht 1 minuut en sluit de telefoonlijn en de stekker weer aan.

Opmerking

  • Zie Achteraanzicht voor de locatie van de telefoonaansluiting en de aansluiting voor externe apparaten.

  • Verwijder het kapje van de telefoonaansluiting voordat u de telefoon of het antwoordapparaat aansluit.

  • Voor gebruikers in het Verenigd Koninkrijk:

    Als de stekker van het externe apparaat niet kan worden aangesloten op de aansluiting op de printer, moet u een adapter van B.T. aanschaffen om het externe apparaat als volgt aan te sluiten:

    Sluit de adapter van B.T. aan op de modulaire kabel waarmee het externe apparaat wordt aangesloten. Sluit vervolgens de adapter van B.T. aan op de aansluiting voor extern apparaat.

Verschillende lijnen aansluiten

In dit gedeelte wordt besproken hoe verschillende lijnen moeten worden aangesloten.

Dit zijn slechts voorbeelden. Er kan niet worden gegarandeerd dat deze van toepassing zijn voor alle aansluitingsomstandigheden. Raadpleeg voor meer informatie de instructiehandleiding die is geleverd bij het netwerkapparaat (besturingsapparaten zoals een xDSL-modem (Digital Subscriber Line) of een terminaladapter) dat u op deze printer aansluit.

Opmerking

  • xDSL is de generieke naam voor communicatietechnologieën met hoge snelheid via telefoonlijnen, zoals ADSL/HDSL/SDSL/VDSL.

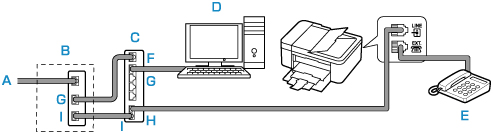

  • Verbinding maken met een internettelefoon

    • A: DSL (Digital Subscriber Line)
    • B: xDSL-modem (het modem bevat mogelijk geen ingebouwde splitter)
    • C: Breedbandrouter die compatibel is met internettelefoon
    • D: Computer
    • E: Telefoon of antwoordapparaat
    • F: WAN-poort (Wide Area Network)
    • G: LAN-poort (Local Area Network)
    • H: TEL-poort
    • I: LIJN-poort

    * De poortconfiguratie en namen kunnen variëren afhankelijk van het product.

    Opmerking

    • Als u verbinding maakt met de xDSL-lijn, moet u hetzelfde lijntype selecteren als het type dat u gebruikt in Type telefoonlijn (Telephone line type).

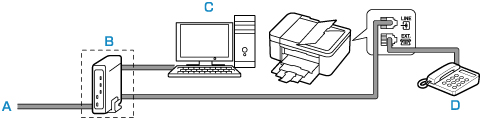

  • Aansluiten op een xDSL-lijn

    • A: ASL (Analog Subscriber Line)
    • B: xDSL-modem (het modem bevat mogelijk geen ingebouwde splitter)
    • C: Computer
    • D: Telefoon of antwoordapparaat

    Belangrijk

    • Splits de telefoonlijn niet vóór de splitter (muurzijde) wanneer de splitter niet in het modem is ingebouwd. Sluit splitters bovendien niet parallel aan. Als u dit doet, werkt de printer mogelijk niet naar behoren.

    Opmerking

    • Als u verbinding maakt met de xDSL-lijn, moet u hetzelfde lijntype selecteren als het type dat u gebruikt in Type telefoonlijn (Telephone line type).

  • Aansluiten op een ISDN-lijn

    Raadpleeg de handleiding die is geleverd bij uw terminaladapter of inbelrouter voor meer informatie over ISDN-aansluitingen en -instellingen (Integrated Service Digital Network).
